Jumat, 22 Agustus 2008
TiduR meNenTukAn KecerDasaN Anda
Manusia normal yang berada di atas bumi pasti melakukan aktifitas ini, meskipun cuma 1 jam tiap hari. Jaman dahulu kala orang tidur memakai bantal kayu atau batu atau bahkan tidak memakai bantal. Sekarang aja enak, orang tidur pakai yang empuk-empuk.
Kebiasaan tidur dengan bantal kayu atau batu, menyebabkan orang-orang dahulu bisa bangun dengan segar bugar, karena tubuh mereka bisa beristirahat total saat tidur. berbeda dengan mereka yang tidur di atas kasur empuk, tubuh mereka tidak bisa istirahat dengan total, karena saling menekan dengan alas tidurnya.
Posisi tidur yang benar adalah tubuh miring ke kanan dengan kaki bagian atas di tekuk, dan tangan kiri sebagai bantal. Tidur dengan posisi ini akan mengalirkan darah ke otak dengan sempurna, karena posisi kepala lebih rendah dari jantung.
Posisi tidur yang membuat bodoh adalah : terlentang, tengkurap, dan kaki mengangkang. Posisi ini diibaratkan sebagai cara tidurnya binatang, karena aliran darah tidak lancar, perut dan dada tertekan, juga aliran darah ke otak juga terhambat.
Saat tidur yang baik adalah jam 20.00 WIB - 01.00 Pagi. Selanjutnya 01.00-04.00 digunakan untuk belajar, pukul 04.00 - 06.00 untuk olahraga, dan seterusnya...
Saat tidur yang tidak baik adalah pukul 06.30 WIB setelah matahari terbit, pada tengah hari pukul 11.30 - 12.00 WIB dan pukul 17.30 WIB saat matahari tenggelam. Tidur pada saat tersebut akan mengakibatkan seseorang linglung dan separuh kesadarannya hilang, diakibatkan oleh keseimbangan alam yang pada waktu-waktu tersebut harus berada pada kondisi sadar.
Tidur yang baik berada dalam keadaan atau ruang yang gelap, terhindar dari cahaya yang menyengat dan silau. Rangsang cahaya yang terlalu banyak, menyebabkan otak tidak optimal dalam melakukan defragmentasi data-data yang terekam sebelum tidur, hal ini akan berdampak kepada daya ingat pada jangka waktu yang lama.
conclusion, let's pray before sleep, may god keep us
Kamis, 14 Agustus 2008
Line Tracer Robot atO RoboT Penjejak Garis
InI Post Langsung ke inti masah, karna aq bingung mau jelasin gimana.....
Sensor merupakan suatu piranti elektronika yang berfungsi untuk mengubah besaran-besaran fisik yang ada di alam menjadi besaran elektrik yang dapat dimengerti oleh rangkaian elektronika. Dalam proyek kita kali ini menggunakan sensor intensitas cahaya yang difungsikan untuk mendeteksi adanya garis putih pada lapangan dengan warna hitam.
Photo Dioda
Photo dioda disini digunakan sebagai komponen pendeteksi ada tidaknya cahaya maupun dapat digunakan untuk membentuk sebuah alat ukur akurat yang dapat mendeteksi intensitas cahaya dibawah 1pW/cm2 sampai intensitas diatas 10mW/cm2.
Photo dioda mempunyai resistansi yang rendah pada kondisi forward bias, kita dapat memanfaatkan photo dioda ini pada kondisi reverse bias dimana resistansi dari photo dioda akan turun seiring dengan intensitas cahaya yang masuk.
Rangkaian sensor garis
Jika photo dioda tidak terkena cahaya, maka tidak ada arus yang mengalir ke rangkaian pembanding, jika photo dioda terkena cahaya maka photo diode akan bersifat sebagai tegangan, sehingga Vcc dan photo dioda tersusun seri, akibatnya terdapat arus yang mengalir ke rangkaian pembanding.

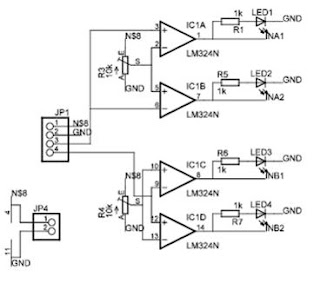

Rangkaian Komparator
Jika rangkaian sensor telah sempurna, maka dilanjutkan dengan rangkaian pembanding, kemudian dengan langkah yang sama dengan diberikan dasar terang dan gelap, kedua perbedaan kondisis yang diberikan akan ditunjukan oleh nyala LED A atau B
Pada rangkaian ini telah ditentukan tegangan referensinya dengan dengan mengatur variable resistor 3k sebagai tegangan pembanding.Jika tidak ada arus yang mengalir ke rangkaian ini dari rangkaian sensor maka tegangan masukan untuk rangkaian ini adalah 0V, akaibatnya pada IC1 tegangan di terminal (+) > (-) maka keluaranya saturasi, maka LED A on, sedangkan pada IC2 sebaliknya maka LED B off.
Jika pada arus yang mengalir ke rangkaian ini dari rangkaian sensor maka tegangan masukan untuk rangkaian ini mendekati Vcc, akibatnya pada IC2 tegangan di terminal (+) > (-) maka keluarannya saturasi, maka LED B on,sedangkan pada IC1 sebaliknya maka LED A off. Maka kondisi antara titik A dan B akan selalu keterbalikan.
Driver Motor
Driver motor berfungsi sebagai piranti yang bertugas untuk menjalankan motor baik mengatur arah putaran motor maupun kecepatan putar motor.
Driver type H digunakan untuk mengontrol putaran motor yang dapat diatur arah putarannya CW (searah jarum jam) maupun CCW (berlawanan jarum jam). Driver ini pada dasarnya menggunakan 4 buah transistor untuk switching (saklar) dari putaran motor dan secara bergantian untuk membalik polaritas dari motor.
untuk lebih lengkapnya silahkan donlod penjelasan versi komplit disini
untuk gambar rangkaian elektronik dan board untuk nantinya disablon di PCB disini
Pake program Eagle 4.11, kalau tidak punya klick ini
Sensor merupakan suatu piranti elektronika yang berfungsi untuk mengubah besaran-besaran fisik yang ada di alam menjadi besaran elektrik yang dapat dimengerti oleh rangkaian elektronika. Dalam proyek kita kali ini menggunakan sensor intensitas cahaya yang difungsikan untuk mendeteksi adanya garis putih pada lapangan dengan warna hitam.
Photo Dioda
Photo dioda disini digunakan sebagai komponen pendeteksi ada tidaknya cahaya maupun dapat digunakan untuk membentuk sebuah alat ukur akurat yang dapat mendeteksi intensitas cahaya dibawah 1pW/cm2 sampai intensitas diatas 10mW/cm2.
Photo dioda mempunyai resistansi yang rendah pada kondisi forward bias, kita dapat memanfaatkan photo dioda ini pada kondisi reverse bias dimana resistansi dari photo dioda akan turun seiring dengan intensitas cahaya yang masuk.
Rangkaian sensor garis
Jika photo dioda tidak terkena cahaya, maka tidak ada arus yang mengalir ke rangkaian pembanding, jika photo dioda terkena cahaya maka photo diode akan bersifat sebagai tegangan, sehingga Vcc dan photo dioda tersusun seri, akibatnya terdapat arus yang mengalir ke rangkaian pembanding.
Rangkaian Komparator
Jika rangkaian sensor telah sempurna, maka dilanjutkan dengan rangkaian pembanding, kemudian dengan langkah yang sama dengan diberikan dasar terang dan gelap, kedua perbedaan kondisis yang diberikan akan ditunjukan oleh nyala LED A atau B
Pada rangkaian ini telah ditentukan tegangan referensinya dengan dengan mengatur variable resistor 3k sebagai tegangan pembanding.Jika tidak ada arus yang mengalir ke rangkaian ini dari rangkaian sensor maka tegangan masukan untuk rangkaian ini adalah 0V, akaibatnya pada IC1 tegangan di terminal (+) > (-) maka keluaranya saturasi, maka LED A on, sedangkan pada IC2 sebaliknya maka LED B off.
Jika pada arus yang mengalir ke rangkaian ini dari rangkaian sensor maka tegangan masukan untuk rangkaian ini mendekati Vcc, akibatnya pada IC2 tegangan di terminal (+) > (-) maka keluarannya saturasi, maka LED B on,sedangkan pada IC1 sebaliknya maka LED A off. Maka kondisi antara titik A dan B akan selalu keterbalikan.
Driver Motor
Driver motor berfungsi sebagai piranti yang bertugas untuk menjalankan motor baik mengatur arah putaran motor maupun kecepatan putar motor.
Driver type H digunakan untuk mengontrol putaran motor yang dapat diatur arah putarannya CW (searah jarum jam) maupun CCW (berlawanan jarum jam). Driver ini pada dasarnya menggunakan 4 buah transistor untuk switching (saklar) dari putaran motor dan secara bergantian untuk membalik polaritas dari motor.
untuk lebih lengkapnya silahkan donlod penjelasan versi komplit disiniuntuk gambar rangkaian elektronik dan board untuk nantinya disablon di PCB disini
Pake program Eagle 4.11, kalau tidak punya klick ini
TaK Mau KaLAh
Judul : "Tak Mau Kalah"
Lokasi : Jl. Kertajaya Indah (Lomba Gerak jalan SD-SMA se Surabaya)
Tanggal : 10 Agustus 2008
Jenis Kamera : Kamera Digital CANON EOS 350D
Link : http://i185.photobucket.com/albums/x93/luqmankumara/IMG_3991.jpg
Rabu, 06 Agustus 2008
MenGEnAl JEniS_jEniS PlasTiK
Hati-Hati dengan Bahaya Plastik! Pelajari Sebelum Terlambat
Sudah banyak orang yang memberi peringatan, rumor, gosip bahkan artikel majalah tentang bahaya plastik. Tetapi tetap saja hanya segelintir orang yang menggubris, peduli atau sampai meneliti lebih lanjut.
Plastik adalah salah satu bahan yang dapat kita temui di hampir setiap barang. Mulai dari botol minum, TV, kulkas, pipa pralon, plastik laminating, gigi palsu, compact disk (CD), kutex (pembersih kuku), mobil, mesin, alat-alat militer hingga pestisida. Oleh karena itu kita bisa hampir dipastikan pernah menggunakan dan memiliki barang-barang yang mengandung Bisphenol-A. Salah satu barang yang memakai plastik dan mengandung Bisphenol A adalah industri makanan dan minuman sebagai tempat penyimpan makanan, plastik penutup makanan, botol air mineral, dan botol bayi walaupun sekarang sudah ada botol bayi dan penyimpan makanan yang tidak mengandung Bisphenol A sehingga aman untuk dipakai makan. Satu tes membuktikan 95% orang pernah memakai barang mengandung Bisphenol-A.
Plastik dipakai karena ringan, tidak mudah pecah, dan murah. Akan tetapi plastik juga beresiko terhadap lingkungan dan kesehatan keluarga kita. Oleh karena itu kita harus mengerti plastik-plastik yang aman untuk kita pakai.
Apakah arti dari simbol-simbol yang kita temui pada berbagai produk plastik?
#1. PETE atau PET (polyethylene terephthalate) biasa dipakai untuk botol plastik yang jernih/transparan/ tembus pandang seperti botol air mineral, botol jus, dan hampir semua botol minuman lainnya. Botol-botol dengan bahan #1 dan #2 direkomendasikan hanya untuk sekali pakai. Jangan pakai untuk air hangat apalagi panas. Buang botol yang sudah lama atau terlihat baret-baret.
#2. HDPE (high density polyethylene) biasa dipakai untuk botol susu yang berwarna putih susu. Sama seperti #1 PET, #2 juga direkomendasikan hanya untuk sekali pemakaian.
#3. V atau PVC (polyvinyl chloride) adalah plastik yang paling sulit di daur ulang. Plastik ini bisa ditemukan pada plastik pembungkus (cling wrap), dan botol-botol. Kandungan dari PVC yaitu DEHA yang terdapat pada plastik pembungkus dapat bocor dan masuk ke makanan berminyak bila dipanaskan. PVC berpotensi berbahaya untuk ginjal, hati dan berat badan.
#4. LDPE (low density polyethylene) biasa dipakai untuk tempat makanan dan botol-botol yang lembek. Barang-barang dengan kode #4 dapat di daur ulang dan baik untuk barang-barang yang memerlukan fleksibilitas tetapi kuat. Barang dengan #4 bisa dibilang tidak dapat di hancurkan tetapi tetap baik untuk tempat makanan.
#5. PP (polypropylene) adalah pilihan terbaik untuk bahan plastik terutama untuk yang berhubungan dengan makanan dan minuman seperti tempat menyimpan makanan, botol minum dan terpenting botol minum untuk bayi. Karakteristik adalah biasa botol transparan yang tidak jernih atau berawan. Cari simbol ini bila membeli barang berbahan plastik.
#6. PS (polystyrene) biasa dipakai sebagai bahan tempat makan styrofoam, tempat minum sekali pakai, dll. Bahan Polystyrene bisa membocorkan bahan styrine ke dalam makanan kPolystyrene foam containers are a common nuisance worldwide: they cause pollution in their production, they are a waste of resources since they are used only once, they don't biodegrade for hundreds of years, and they release toxic gases when burned. The styrene may even be a health concern as it can leach out of the packaging and into human fat tissue.etika makanan harus dihindari dan banyak negara bagian di Amerika sudah melarang pemakaian tempat makanan berbahan styrofoam termasuk
#7. Other (biasanya polycarbonate) bisa didapatkan di tempat makanan dan minuman seperti botol minum olahraga. Polycarbonate bisa mengeluarkan bahan utamanya yaitu Bisphenol-A ke dalam makanan dan minuman yang berpotensi merusak sistem hormon. Hindari bahan plastik Polycarbonate.
Masih banyak sekali barang plastik yang tidak mencantumkan simbol-simbol ini, terutama barang plastik buatan lokal di Indonesia. Oleh karena itu, kalau anda ragu lebih baik tidak membeli. Kalaupun barang bersimbol lebih mahal, harga tersebut lebih berharga dibandingkan kesehatan keluarga kita.
Pada akhirnya. Hindari penggunaan plastik apapun di Microwave. Gunakan bahan keramik, gelas atau pyrex sebagai gantinya.
Hindari juga membuang sampah plastik terutama yang mengandung Bisphenol-A sembarangan karena bahan tersebut pun bisa mencemari air tanah yang pada akhirnya pun bisa mencemari air minum banyak orang.
Sudah banyak orang yang memberi peringatan, rumor, gosip bahkan artikel majalah tentang bahaya plastik. Tetapi tetap saja hanya segelintir orang yang menggubris, peduli atau sampai meneliti lebih lanjut.
Plastik adalah salah satu bahan yang dapat kita temui di hampir setiap barang. Mulai dari botol minum, TV, kulkas, pipa pralon, plastik laminating, gigi palsu, compact disk (CD), kutex (pembersih kuku), mobil, mesin, alat-alat militer hingga pestisida. Oleh karena itu kita bisa hampir dipastikan pernah menggunakan dan memiliki barang-barang yang mengandung Bisphenol-A. Salah satu barang yang memakai plastik dan mengandung Bisphenol A adalah industri makanan dan minuman sebagai tempat penyimpan makanan, plastik penutup makanan, botol air mineral, dan botol bayi walaupun sekarang sudah ada botol bayi dan penyimpan makanan yang tidak mengandung Bisphenol A sehingga aman untuk dipakai makan. Satu tes membuktikan 95% orang pernah memakai barang mengandung Bisphenol-A.
Plastik dipakai karena ringan, tidak mudah pecah, dan murah. Akan tetapi plastik juga beresiko terhadap lingkungan dan kesehatan keluarga kita. Oleh karena itu kita harus mengerti plastik-plastik yang aman untuk kita pakai.
Apakah arti dari simbol-simbol yang kita temui pada berbagai produk plastik?
#1. PETE atau PET (polyethylene terephthalate) biasa dipakai untuk botol plastik yang jernih/transparan/ tembus pandang seperti botol air mineral, botol jus, dan hampir semua botol minuman lainnya. Botol-botol dengan bahan #1 dan #2 direkomendasikan hanya untuk sekali pakai. Jangan pakai untuk air hangat apalagi panas. Buang botol yang sudah lama atau terlihat baret-baret.
#2. HDPE (high density polyethylene) biasa dipakai untuk botol susu yang berwarna putih susu. Sama seperti #1 PET, #2 juga direkomendasikan hanya untuk sekali pemakaian.
#3. V atau PVC (polyvinyl chloride) adalah plastik yang paling sulit di daur ulang. Plastik ini bisa ditemukan pada plastik pembungkus (cling wrap), dan botol-botol. Kandungan dari PVC yaitu DEHA yang terdapat pada plastik pembungkus dapat bocor dan masuk ke makanan berminyak bila dipanaskan. PVC berpotensi berbahaya untuk ginjal, hati dan berat badan.
#4. LDPE (low density polyethylene) biasa dipakai untuk tempat makanan dan botol-botol yang lembek. Barang-barang dengan kode #4 dapat di daur ulang dan baik untuk barang-barang yang memerlukan fleksibilitas tetapi kuat. Barang dengan #4 bisa dibilang tidak dapat di hancurkan tetapi tetap baik untuk tempat makanan.
#5. PP (polypropylene) adalah pilihan terbaik untuk bahan plastik terutama untuk yang berhubungan dengan makanan dan minuman seperti tempat menyimpan makanan, botol minum dan terpenting botol minum untuk bayi. Karakteristik adalah biasa botol transparan yang tidak jernih atau berawan. Cari simbol ini bila membeli barang berbahan plastik.
#6. PS (polystyrene) biasa dipakai sebagai bahan tempat makan styrofoam, tempat minum sekali pakai, dll. Bahan Polystyrene bisa membocorkan bahan styrine ke dalam makanan kPolystyrene foam containers are a common nuisance worldwide: they cause pollution in their production, they are a waste of resources since they are used only once, they don't biodegrade for hundreds of years, and they release toxic gases when burned. The styrene may even be a health concern as it can leach out of the packaging and into human fat tissue.etika makanan harus dihindari dan banyak negara bagian di Amerika sudah melarang pemakaian tempat makanan berbahan styrofoam termasuk
#7. Other (biasanya polycarbonate) bisa didapatkan di tempat makanan dan minuman seperti botol minum olahraga. Polycarbonate bisa mengeluarkan bahan utamanya yaitu Bisphenol-A ke dalam makanan dan minuman yang berpotensi merusak sistem hormon. Hindari bahan plastik Polycarbonate.
Masih banyak sekali barang plastik yang tidak mencantumkan simbol-simbol ini, terutama barang plastik buatan lokal di Indonesia. Oleh karena itu, kalau anda ragu lebih baik tidak membeli. Kalaupun barang bersimbol lebih mahal, harga tersebut lebih berharga dibandingkan kesehatan keluarga kita.
Pada akhirnya. Hindari penggunaan plastik apapun di Microwave. Gunakan bahan keramik, gelas atau pyrex sebagai gantinya.
Hindari juga membuang sampah plastik terutama yang mengandung Bisphenol-A sembarangan karena bahan tersebut pun bisa mencemari air tanah yang pada akhirnya pun bisa mencemari air minum banyak orang.
Senin, 04 Agustus 2008
KapAsiToR
Kapasitor adalah komponen elektronika yang dapat menyimpan muatan listrik. Struktur sebuah kapasitor terbuat dari 2 buah plat metal yang dipisahkan oleh suatu bahan dielektrik. Bahan-bahan dielektrik yang umum dikenal misalnya udara vakum, keramik, gelas dan lain-lain. Jika kedua ujung plat metal diberi tegangan listrik, maka muatan-muatan positif akan mengumpul pada salah satu kaki (elektroda) metalnya dan pada saat yang sama muatan-muatan negatif terkumpul pada ujung metal yang satu lagi. Muatan positif tidak dapat mengalir menuju ujung kutup negatif dan sebaliknya muatan
negatif tidak bisa menuju ke ujung kutup positif, karena terpisah oleh bahan dielektrik yang non-konduktif. Muatan elektrik ini "tersimpan" selama tidak ada konduksi pada ujung-ujung kakinya. Di alam bebas, phenomena kapasitor ini terjadi pada saat terkumpulnya muatan-muatan positif dan negatif di awan.
Tipe Kapasitor
Kapasitor terdiri dari beberapa tipe, tergantung dari bahan dielektriknya. Untuk lebih sederhana dapat dibagi menjadi 3 bagian, yaitu kapasitor electrostatic, electrolytic dan electrochemical.
Kapasitor Electrostatic
Kapasitor electrostatic adalah kelompok kapasitor yang dibuat dengan bahan dielektrik dari keramik, film dan mika. Keramik dan mika adalah bahan yang popular serta murah untuk membuat kapasitor yang kapasitansinya kecil. Tersedia dari besaran pF sampai beberapa uF, yang biasanya untuk aplikasi rangkaian yang berkenaan dengan frekuensi tinggi. Termasuk kelompok bahan dielektrik film adalah bahan-bahan material seperti polyester (polyethylene terephthalate atau dikenal dengan sebutan mylar), polystyrene, polyprophylene, polycarbonate, metalized paper dan lainnya.
Mylar, MKM, MKT adalah beberapa contoh sebutan merek dagang untuk kapasitor dengan bahan-bahan dielektrik film. Umumnya kapasitor kelompok ini adalah non-polar.
Membaca Kapasitansi
Pada kapasitor yang berukuran besar, nilai kapasitansi umumnya ditulis dengan angka yang jelas. Lengkap dengan nilai tegangan maksimum dan polaritasnya. Misalnya pada kapasitor elco dengan jelas tertulis kapasitansinya sebesar 22uF/25v.
Kapasitor yang ukuran fisiknya mungil dan kecil biasanya hanya bertuliskan 2 (dua) atau 3 (tiga) angka saja. Jika hanya ada dua angka satuannya adalah pF (pico farads). Sebagai contoh, kapasitor yang bertuliskan dua angka 47, maka kapasitansi kapasitor tersebut adalah 47 pF.
Jika ada 3 digit, angka pertama dan kedua menunjukkan nilai nominal, sedangkan angka ke-3 adalah faktor pengali. Faktor pengali sesuai dengan angka nominalnya, berturut-turut 1 = 10, 2 = 100, 3 = 1.000, 4 = 10.000 dan seterusnya. Misalnya pada kapasitor keramik tertulis 104, maka kapasitansinya adalah 10 x 10.000 = 100.000pF atau = 100nF. Contoh lain misalnya tertulis 222, artinya kapasitansi kapasitor tersebut adalah 22 x 100 = 2200 pF = 2.2 nF.
Selain dari kapasitansi ada beberapa karakteristik penting lainnya yang perlu diperhatikan. Biasanya spesifikasi karakteristik ini disajikan oleh pabrik pembuat didalam datasheet. Berikut ini adalah beberapa spesifikasi penting tersebut.
Tegangan Kerja (working voltage)
Tegangan kerja adalah tegangan maksimum yang diijinkan sehingga kapasitor masih dapat bekerja dengan baik. Para elektro- mania barangkali pernah mengalami kapasitor yang meledak karena kelebihan tegangan. Misalnya kapasitor 10uF 25V, maka tegangan yang bisa diberikan tidak boleh melebihi 25 volt dc. Umumnya kapasitor-kapasitor polar bekerja pada tegangan DC dan kapasitor non-polar bekerja pada tegangan AC.
negatif tidak bisa menuju ke ujung kutup positif, karena terpisah oleh bahan dielektrik yang non-konduktif. Muatan elektrik ini "tersimpan" selama tidak ada konduksi pada ujung-ujung kakinya. Di alam bebas, phenomena kapasitor ini terjadi pada saat terkumpulnya muatan-muatan positif dan negatif di awan.
Tipe Kapasitor
Kapasitor terdiri dari beberapa tipe, tergantung dari bahan dielektriknya. Untuk lebih sederhana dapat dibagi menjadi 3 bagian, yaitu kapasitor electrostatic, electrolytic dan electrochemical.
Kapasitor Electrostatic
Kapasitor electrostatic adalah kelompok kapasitor yang dibuat dengan bahan dielektrik dari keramik, film dan mika. Keramik dan mika adalah bahan yang popular serta murah untuk membuat kapasitor yang kapasitansinya kecil. Tersedia dari besaran pF sampai beberapa uF, yang biasanya untuk aplikasi rangkaian yang berkenaan dengan frekuensi tinggi. Termasuk kelompok bahan dielektrik film adalah bahan-bahan material seperti polyester (polyethylene terephthalate atau dikenal dengan sebutan mylar), polystyrene, polyprophylene, polycarbonate, metalized paper dan lainnya.
Mylar, MKM, MKT adalah beberapa contoh sebutan merek dagang untuk kapasitor dengan bahan-bahan dielektrik film. Umumnya kapasitor kelompok ini adalah non-polar.
Membaca Kapasitansi
Pada kapasitor yang berukuran besar, nilai kapasitansi umumnya ditulis dengan angka yang jelas. Lengkap dengan nilai tegangan maksimum dan polaritasnya. Misalnya pada kapasitor elco dengan jelas tertulis kapasitansinya sebesar 22uF/25v.
Kapasitor yang ukuran fisiknya mungil dan kecil biasanya hanya bertuliskan 2 (dua) atau 3 (tiga) angka saja. Jika hanya ada dua angka satuannya adalah pF (pico farads). Sebagai contoh, kapasitor yang bertuliskan dua angka 47, maka kapasitansi kapasitor tersebut adalah 47 pF.
Jika ada 3 digit, angka pertama dan kedua menunjukkan nilai nominal, sedangkan angka ke-3 adalah faktor pengali. Faktor pengali sesuai dengan angka nominalnya, berturut-turut 1 = 10, 2 = 100, 3 = 1.000, 4 = 10.000 dan seterusnya. Misalnya pada kapasitor keramik tertulis 104, maka kapasitansinya adalah 10 x 10.000 = 100.000pF atau = 100nF. Contoh lain misalnya tertulis 222, artinya kapasitansi kapasitor tersebut adalah 22 x 100 = 2200 pF = 2.2 nF.
Selain dari kapasitansi ada beberapa karakteristik penting lainnya yang perlu diperhatikan. Biasanya spesifikasi karakteristik ini disajikan oleh pabrik pembuat didalam datasheet. Berikut ini adalah beberapa spesifikasi penting tersebut.
Tegangan Kerja (working voltage)
Tegangan kerja adalah tegangan maksimum yang diijinkan sehingga kapasitor masih dapat bekerja dengan baik. Para elektro- mania barangkali pernah mengalami kapasitor yang meledak karena kelebihan tegangan. Misalnya kapasitor 10uF 25V, maka tegangan yang bisa diberikan tidak boleh melebihi 25 volt dc. Umumnya kapasitor-kapasitor polar bekerja pada tegangan DC dan kapasitor non-polar bekerja pada tegangan AC.
ResisTor
Pada dasarnya semua bahan memiliki sifat resistif namun beberapa bahan seperti tembaga, perak, emas dan bahan metal umumnya memiliki resistansi yang sangat kecil. Bahan-bahan tersebut menghantar arus listrik dengan baik, sehingga dinamakan konduktor. Kebalikan dari bahan yang konduktif, bahan material seperti karet, gelas, karbon memiliki resistansi yang lebih besar menahan aliran elektron dan disebut sebagai insulator. Bagaimana prinsip konduksi, dijelaskan pada artikel tentang semikonduktor.
Resistor adalah komponen dasar elektronika yang digunakan untuk membatasi jumlah arus yang mengalir dalam satu rangkaian. Sesuai dengan namanya resistor bersifat resistif dan umumnya terbuat dari bahan karbon . Dari hukum Ohms diketahui, resistansi berbanding terbalik dengan jumlah arus yang mengalir melaluinya. Satuan resistansi dari suatu resistor disebut Ohm atau dilambangkan dengan simbol W (Omega).
Tipe resistor yang umum adalah berbentuk tabung dengan dua kaki tembaga di kiri dan kanan. Pada badannya terdapat lingkaran membentuk gelang kode warna untuk memudahkan pemakai mengenali besar resistansi tanpa mengukur besarnya dengan Ohmmeter. Kode warna tersebut adalah standar manufaktur yang dikeluarkan oleh EIA (Electronic Industries Association) seperti yang ditunjukkan pada tabel berikut. Waktu penulis masuk pendaftaran kuliah elektro, ada satu test yang harus dipenuhi yaitu diharuskan tidak buta warna. Belakangan baru diketahui bahwa mahasiswa elektro wajib untuk bisa membaca warna gelang resistor (barangkali).
Resistansi dibaca dari warna gelang yang paling depan ke arah gelang toleransi berwarna coklat, merah, emas atau perak. Biasanya warna gelang toleransi ini berada pada badan resistor yang paling pojok atau juga dengan lebar yang lebih menonjol, sedangkan warna gelang yang pertama agak sedikit ke dalam. Dengan demikian pemakai sudah langsung mengetahui berapa toleransi dari resistor tersebut. Kalau anda telah bisa menentukan mana gelang yang pertama selanjutnya adalah membaca nilai resistansinya.
Jumlah gelang yang melingkar pada resistor umumnya sesuai dengan besar toleransinya. Biasanya resistor dengan toleransi 5%, 10% atau 20% memiliki 3 gelang (tidak termasuk gelang toleransi). Tetapi resistor dengan toleransi 1% atau 2% (toleransi kecil) memiliki 4 gelang (tidak termasuk gelang toleransi). Gelang pertama dan seterusnya berturut-turut menunjukkan besar nilai satuan, dan gelang terakhir adalah faktor pengalinya.
Misalnya resistor dengan gelang kuning, violet, merah dan emas. Gelang berwarna emas adalah gelang toleransi. Dengan demikian urutan warna gelang resitor ini adalah, gelang pertama berwarna kuning, gelang kedua berwana violet dan gelang ke tiga berwarna merah. Gelang ke empat tentu saja yang berwarna emas dan ini adalah gelang toleransi. Dari tabel-1 diketahui jika gelang toleransi berwarna emas, berarti resitor ini memiliki toleransi 5%. Nilai resistansisnya dihitung sesuai dengan urutan warnanya. Pertama yang dilakukan adalah menentukan nilai satuan dari resistor ini. Karena resitor ini resistor 5% (yang biasanya memiliki tiga gelang selain gelang toleransi), maka nilai satuannya ditentukan oleh gelang pertama dan gelang kedua. Masih dari tabel-1 diketahui gelang kuning nilainya = 4 dan gelang violet nilainya = 7. Jadi gelang pertama dan kedua atau kuning dan violet berurutan, nilai satuannya adalah 47. Gelang ketiga adalah faktor pengali, dan jika warna gelangnya merah berarti faktor pengalinya adalah 100. Sehingga dengan ini diketahui nilai resistansi resistor tersebut adalah nilai satuan x faktor pengali atau 47 x 100 = 4.7K Ohm dan toleransinya adalah 5%.
Spesifikasi lain yang perlu diperhatikan dalam memilih resitor pada suatu rancangan selain besar resistansi adalah besar watt-nya. Karena resistor bekerja dengan dialiri arus listrik, maka akan terjadi disipasi daya berupa panas sebesar W=I2R watt. Semakin besar ukuran fisik suatu resistor bisa menunjukkan semakin besar kemampuan disipasi daya resistor tersebut.
Umumnya di pasar tersedia ukuran 1/8, 1/4, 1, 2, 5, 10 dan 20 watt. Resistor yang memiliki disipasi daya 5, 10 dan 20 watt umumnya berbentuk kubik memanjang persegi empat berwarna putih, namun ada juga yang berbentuk silinder. Tetapi biasanya untuk resistor ukuran jumbo ini nilai resistansi dicetak langsung dibadannya, misalnya 100W5W.
Resistor adalah komponen dasar elektronika yang digunakan untuk membatasi jumlah arus yang mengalir dalam satu rangkaian. Sesuai dengan namanya resistor bersifat resistif dan umumnya terbuat dari bahan karbon . Dari hukum Ohms diketahui, resistansi berbanding terbalik dengan jumlah arus yang mengalir melaluinya. Satuan resistansi dari suatu resistor disebut Ohm atau dilambangkan dengan simbol W (Omega).
Tipe resistor yang umum adalah berbentuk tabung dengan dua kaki tembaga di kiri dan kanan. Pada badannya terdapat lingkaran membentuk gelang kode warna untuk memudahkan pemakai mengenali besar resistansi tanpa mengukur besarnya dengan Ohmmeter. Kode warna tersebut adalah standar manufaktur yang dikeluarkan oleh EIA (Electronic Industries Association) seperti yang ditunjukkan pada tabel berikut. Waktu penulis masuk pendaftaran kuliah elektro, ada satu test yang harus dipenuhi yaitu diharuskan tidak buta warna. Belakangan baru diketahui bahwa mahasiswa elektro wajib untuk bisa membaca warna gelang resistor (barangkali).
Resistansi dibaca dari warna gelang yang paling depan ke arah gelang toleransi berwarna coklat, merah, emas atau perak. Biasanya warna gelang toleransi ini berada pada badan resistor yang paling pojok atau juga dengan lebar yang lebih menonjol, sedangkan warna gelang yang pertama agak sedikit ke dalam. Dengan demikian pemakai sudah langsung mengetahui berapa toleransi dari resistor tersebut. Kalau anda telah bisa menentukan mana gelang yang pertama selanjutnya adalah membaca nilai resistansinya.
Jumlah gelang yang melingkar pada resistor umumnya sesuai dengan besar toleransinya. Biasanya resistor dengan toleransi 5%, 10% atau 20% memiliki 3 gelang (tidak termasuk gelang toleransi). Tetapi resistor dengan toleransi 1% atau 2% (toleransi kecil) memiliki 4 gelang (tidak termasuk gelang toleransi). Gelang pertama dan seterusnya berturut-turut menunjukkan besar nilai satuan, dan gelang terakhir adalah faktor pengalinya.
Misalnya resistor dengan gelang kuning, violet, merah dan emas. Gelang berwarna emas adalah gelang toleransi. Dengan demikian urutan warna gelang resitor ini adalah, gelang pertama berwarna kuning, gelang kedua berwana violet dan gelang ke tiga berwarna merah. Gelang ke empat tentu saja yang berwarna emas dan ini adalah gelang toleransi. Dari tabel-1 diketahui jika gelang toleransi berwarna emas, berarti resitor ini memiliki toleransi 5%. Nilai resistansisnya dihitung sesuai dengan urutan warnanya. Pertama yang dilakukan adalah menentukan nilai satuan dari resistor ini. Karena resitor ini resistor 5% (yang biasanya memiliki tiga gelang selain gelang toleransi), maka nilai satuannya ditentukan oleh gelang pertama dan gelang kedua. Masih dari tabel-1 diketahui gelang kuning nilainya = 4 dan gelang violet nilainya = 7. Jadi gelang pertama dan kedua atau kuning dan violet berurutan, nilai satuannya adalah 47. Gelang ketiga adalah faktor pengali, dan jika warna gelangnya merah berarti faktor pengalinya adalah 100. Sehingga dengan ini diketahui nilai resistansi resistor tersebut adalah nilai satuan x faktor pengali atau 47 x 100 = 4.7K Ohm dan toleransinya adalah 5%.
Spesifikasi lain yang perlu diperhatikan dalam memilih resitor pada suatu rancangan selain besar resistansi adalah besar watt-nya. Karena resistor bekerja dengan dialiri arus listrik, maka akan terjadi disipasi daya berupa panas sebesar W=I2R watt. Semakin besar ukuran fisik suatu resistor bisa menunjukkan semakin besar kemampuan disipasi daya resistor tersebut.
Umumnya di pasar tersedia ukuran 1/8, 1/4, 1, 2, 5, 10 dan 20 watt. Resistor yang memiliki disipasi daya 5, 10 dan 20 watt umumnya berbentuk kubik memanjang persegi empat berwarna putih, namun ada juga yang berbentuk silinder. Tetapi biasanya untuk resistor ukuran jumbo ini nilai resistansi dicetak langsung dibadannya, misalnya 100W5W.
Minggu, 03 Agustus 2008
BagIAn PenTing
Ibuku selalu bertanya padaku, apa bagian tubuh yang paling penting. Bertahun-tahun, aku selalu menebak dengan jawaban yang aku anggap benar. Ketika aku muda, aku pikir suara adalah yang paling penting bagi kita sebagai manusia, jadi aku jawab, "Telinga, Bu." Tapi, ternyata itu bukan jawabannya.
"Bukan itu, Nak. Banyak orang yang tuli. Tapi, teruslah memikirkannya dan aku menanyakan lagi nanti."
Beberapa tahun kemudian, aku mencoba menjawab, sebelum dia bertanya padaku lagi. Sejak jawaban pertama, kini aku yakin jawaban kali ini pasti benar. Jadi, kali ini aku memberitahukannya. "Bu, penglihatan sangat penting bagi semua orang, jadi pastilah mata kita."
Dia memandangku dan berkata, "Kamu belajar dengan cepat, tapi jawabanmu masih salah karena banyak orang yang buta."
Gagal lagi, aku meneruskan usahaku mencari jawaban baru dan dari tahun ke tahun, Ibu terus bertanya padaku beberapa kali dan jawaban dia selalu, "Bukan. Tapi, kamu makin pandai dari tahun ke tahun, Anakku."
Akhirnya tahun lalu, kakekku meninggal. Semua keluarga sedih. Semua menangis. Bahkan, ayahku menangis. Aku sangat ingat itu karena itulah saat kedua kalinya aku melihatnya menangis. Ibuku memandangku ketika tiba giliranku untuk mengucapkan selamat tinggal pada kakek.
Dia bertanya padaku, "Apakah kamu sudah tahu apa bagian tubuh yang paling penting, sayang?"
Aku terkejut ketika Ibu bertanya pada saat seperti ini. Aku sering berpikir, ini hanyalah permainan antara Ibu dan aku.
Ibu melihat kebingungan di wajahku dan memberitahuku, "Pertanyaan ini penting. Ini akan menunjukkan padamu apakah kamu sudah benar-benar "hidup". Untuk semua bagian tubuh yang kamu beritahu padaku dulu, aku selalu berkata kamu salah dan aku telah memberitahukan kamu kenapa. Tapi, hari ini adalah hari di mana kamu harus mendapat pelajaran yang sangat penting."
Dia memandangku dengan wajah keibuan. Aku melihat matanya penuh dengan air. Dia berkata, "Sayangku, bagian tubuh yang paling penting adalah bahumu."
Aku bertanya, "Apakah karena fungsinya untuk menahan kepala?"
Ibu membalas, "Bukan, tapi karena bahu dapat menahan kepala seorang teman atau orang yang kamu sayangi ketika mereka menangis. Kadang-kadang dalam hidup ini, semua orang perlu bahu untuk menangis. Aku cuma berharap, kamu punya cukup kasih sayang dan teman-teman agar kamu selalu punya bahu untuk menangis kapan pun kamu membutuhkannya."
Akhirnya, aku tahu, bagian tubuh yang paling penting adalah tidak menjadi orang yang mementingkan diri sendiri. Tapi, simpati terhadap penderitaan yang dialamin oleh orang lain. Orang akan melupakan apa yang kamu katakan. Orang akan melupakan apa yang kamu lakukan. Tapi, orang TIDAK akan pernah lupa bagaimana kamu membuat mereka berarti.
"Bukan itu, Nak. Banyak orang yang tuli. Tapi, teruslah memikirkannya dan aku menanyakan lagi nanti."
Beberapa tahun kemudian, aku mencoba menjawab, sebelum dia bertanya padaku lagi. Sejak jawaban pertama, kini aku yakin jawaban kali ini pasti benar. Jadi, kali ini aku memberitahukannya. "Bu, penglihatan sangat penting bagi semua orang, jadi pastilah mata kita."
Dia memandangku dan berkata, "Kamu belajar dengan cepat, tapi jawabanmu masih salah karena banyak orang yang buta."
Gagal lagi, aku meneruskan usahaku mencari jawaban baru dan dari tahun ke tahun, Ibu terus bertanya padaku beberapa kali dan jawaban dia selalu, "Bukan. Tapi, kamu makin pandai dari tahun ke tahun, Anakku."
Akhirnya tahun lalu, kakekku meninggal. Semua keluarga sedih. Semua menangis. Bahkan, ayahku menangis. Aku sangat ingat itu karena itulah saat kedua kalinya aku melihatnya menangis. Ibuku memandangku ketika tiba giliranku untuk mengucapkan selamat tinggal pada kakek.
Dia bertanya padaku, "Apakah kamu sudah tahu apa bagian tubuh yang paling penting, sayang?"
Aku terkejut ketika Ibu bertanya pada saat seperti ini. Aku sering berpikir, ini hanyalah permainan antara Ibu dan aku.
Ibu melihat kebingungan di wajahku dan memberitahuku, "Pertanyaan ini penting. Ini akan menunjukkan padamu apakah kamu sudah benar-benar "hidup". Untuk semua bagian tubuh yang kamu beritahu padaku dulu, aku selalu berkata kamu salah dan aku telah memberitahukan kamu kenapa. Tapi, hari ini adalah hari di mana kamu harus mendapat pelajaran yang sangat penting."
Dia memandangku dengan wajah keibuan. Aku melihat matanya penuh dengan air. Dia berkata, "Sayangku, bagian tubuh yang paling penting adalah bahumu."
Aku bertanya, "Apakah karena fungsinya untuk menahan kepala?"
Ibu membalas, "Bukan, tapi karena bahu dapat menahan kepala seorang teman atau orang yang kamu sayangi ketika mereka menangis. Kadang-kadang dalam hidup ini, semua orang perlu bahu untuk menangis. Aku cuma berharap, kamu punya cukup kasih sayang dan teman-teman agar kamu selalu punya bahu untuk menangis kapan pun kamu membutuhkannya."
Akhirnya, aku tahu, bagian tubuh yang paling penting adalah tidak menjadi orang yang mementingkan diri sendiri. Tapi, simpati terhadap penderitaan yang dialamin oleh orang lain. Orang akan melupakan apa yang kamu katakan. Orang akan melupakan apa yang kamu lakukan. Tapi, orang TIDAK akan pernah lupa bagaimana kamu membuat mereka berarti.
